动态电阻抗测试系统EISP
简介:

电化学阻抗谱 (EIS) 是一种高通量且无标记的传感技术,可实现细胞或微粒的实时高通量测量,相对于流式细胞荧光分选技术(FACS)来说具备显著优势,多应用于细胞计数、分选、捕获、分离及鉴别等领域。

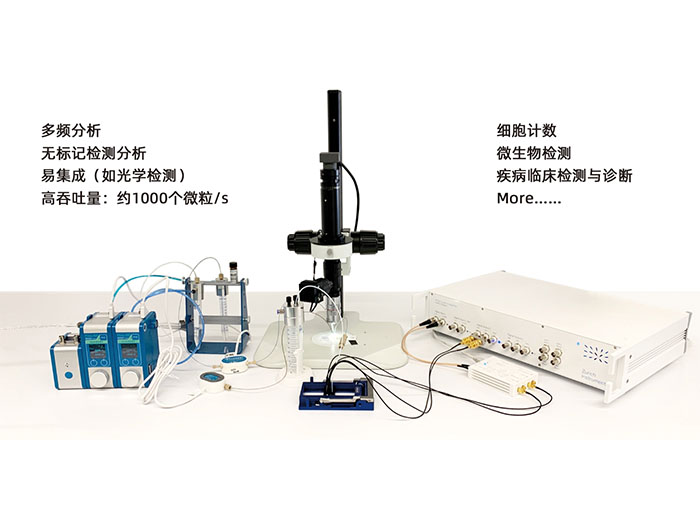

此平台由法国Fluigent、瑞士Micronit和瑞士Zurich Instruments共同搭建,主要部件有:压力泵、流量计、电阻抗芯片、芯片夹具、锁相放大器、电流放大器和显微镜(带高速CCD)。

相关产品/解决方案 功能图解 应用系统 技术参数 资料下载 微流控技术中心
相关产品/解决方案







功能图解

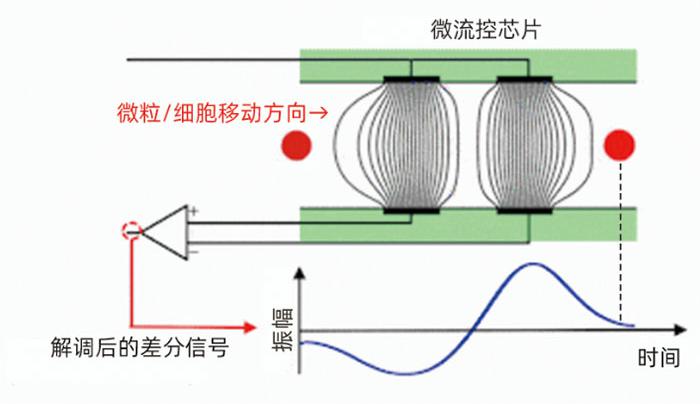

电阻抗测试原理:动态阻抗分析仪先对电阻抗芯片内的两对电极施加一个交流信号,电极之间会产生电场,随后用微流体进样泵将样品泵入电阻抗芯片内,当粒子或者细胞经过电极对之间的间隙时,电场会受到扰动,从而产生电流变化,电流变化被捕捉并再经放大器放大,并转换为差分电压信号,最后,动态阻抗分析仪对电压信号进行数据测量、分析、保存,即完成电阻抗的测试。

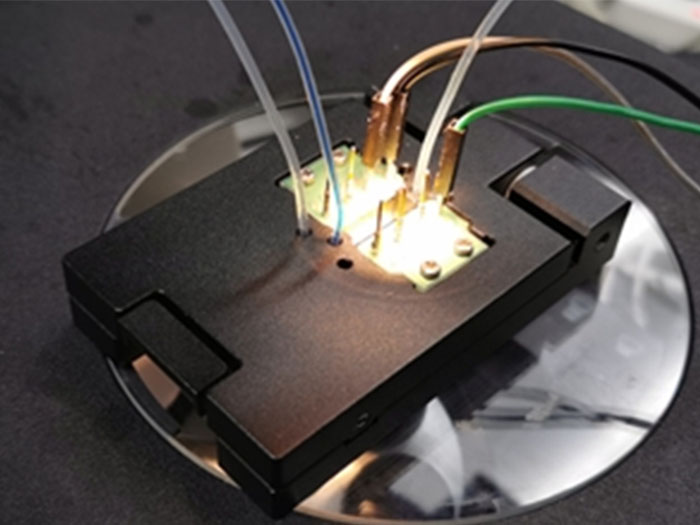

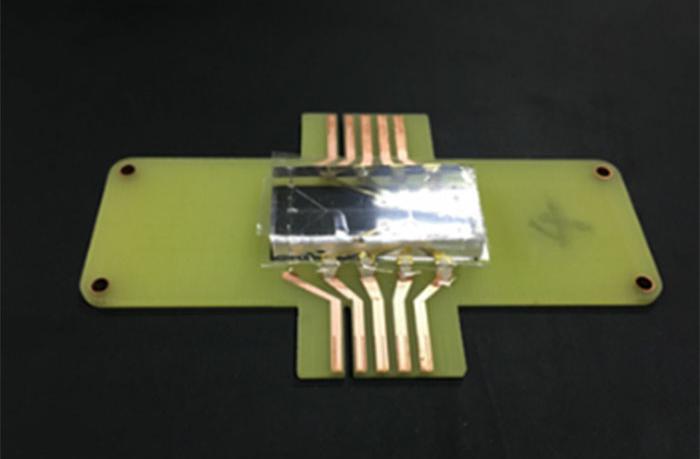

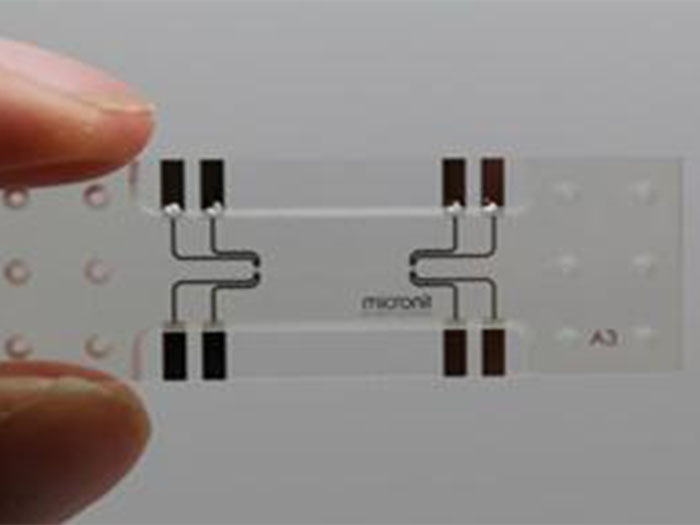

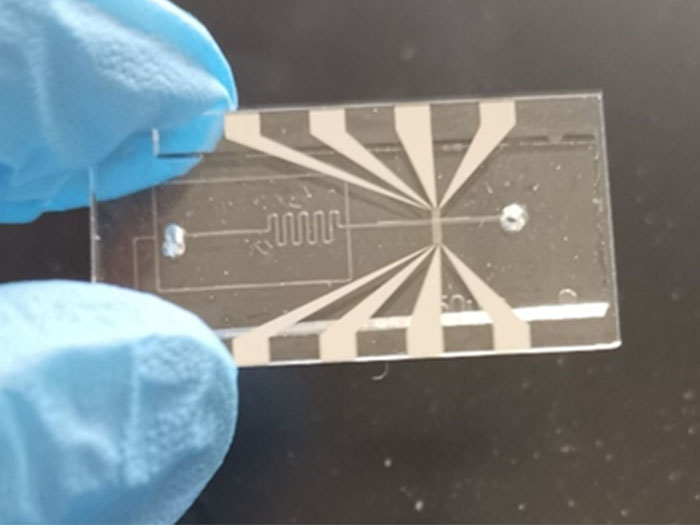

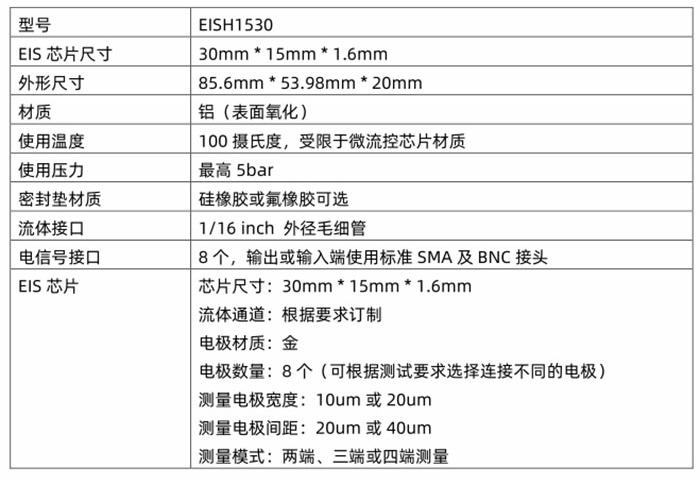

EISH1530微流体阻抗测试套装(EIS Test Package)包含EIS微流控芯片、EIS芯片夹具以及配套的流体连接配件和电信号连接配件,其配合动态阻抗测量仪可帮助研究人员实现对液体、颗粒或细胞等样本的实时动态阻抗测量。基于其对流体及电信号连接的独特设计,EISH1530微流体阻抗测试套装(EIS Test Package)在减少实验中损坏芯片及漏液的基础上,极大提高微流控实验的效率、测量信噪比和重复性精度。






应用系统

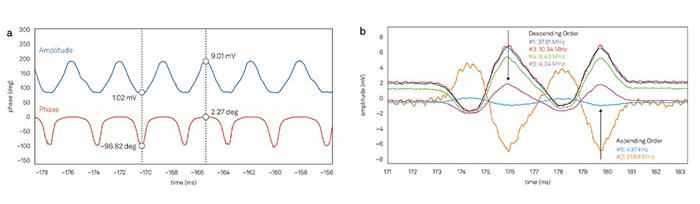

下图为油包水微滴阻抗测量案例。左图为微滴经过电阻抗芯片带来的振幅和相位变化,峰值密度可用于微滴计数;右图为多频测量曲线,同时测量了6个不同频率下的微滴阻抗信号,就是说,效率提高了6倍。



其它:

材料科学

生命科学

食品安全

疾病诊断

细胞计数

微生物检测

疾病临床检测与诊断


技术参数


系统需定制,请联系我们。
